电气照明工程施工方法

2023-04-14浏览:50次


一、电气工程施工范围

        钢管暗敷设,开关盒、插座盒暗固定安装,桥架安装,管内穿线,配电箱及电表箱安装,开关、插座安装,灯具安装,电缆敷设,防雷接地及保护接地安装,智能化综合布线系统、消防系统。

二、电源引入及配电系统

本工程的电源引入从室外变配电室引入配电室。穿墙套管使用镀锌钢管并穿墙暗敷设。


三、穿墙套管的做法如下

使用材料为镀锌钢管。直埋电缆过墙引入管必须做好防水处理,室外埋深距室外地面不小于0.7m,并应有适当的防水坡度。电缆保护管伸出室外出散水1m为宜。

四、钢管敷设

1、材料要求:

钢管的壁厚均匀,焊缝均匀、无裂缝、砂眼、棱刺和凹扁现象。除镀锌钢管外,其它管材需预先除锈,管内刷防腐漆。镀锌管和刷过防锈漆的钢管外表完整无落、剥落现象,所有钢管应有产品合格证,并有供应商加盖的红章。护口有用于薄、厚管之区别,护口要完整无损。

2、管路敷设与连接:

所有管路敷设应沿墙或沿顶板内暗敷设,管子的连接均采用套管连接,套管长度为连接管径的1.5∽3倍,连接管口的对口处应在套管的中心,焊口焊接牢固严密,管路过长的应加装接线盒,在管进盒、箱排列整齐,并与管径相吻合。管入盒要求一管一孔,开孔时不得开长孔,铁制盒、箱严禁用电焊、气焊开孔。如果用定型盒、箱,其敲落孔大而管径小时,用铁皮垫圈垫严或用砂浆加石膏补平齐,不得露洞。管口入盒、箱暗配管可用跨接地线焊接固定在盒棱边上,严禁管口与敲落孔焊接,管口露出盒、箱应小于5 mm,露出锁紧螺母的丝扣为2∽4扣,两根以上管入盒、箱要长短一致,间距均匀,排列整齐。

钢管暗敷设于钢筋网中,在钢筋绑扎完及时敷于钢筋网中间,并使用绑扎线绑扎牢固。如遇有过梁的钢管时,应先予埋套管,避免切割钢模板,盒子要用锯沫或纸塞满。现浇混凝土板墙固定盒加支铁固定,踞外墙需小于30 mm。

钢管超过下列长度,要加接线盒,其便于穿线,无弯时30 m,有弯时20 m,有二个弯时15 m,有三个弯时8 m。在竖井内及必须穿钢管明敷设的地段,钢管表面涂刷3道防火漆。

在施工过程中特别注意板上接线盒应设在维修方便位置上,屋面电机回路的管路需要加接线盒,也要设在顶板下维修方便位置上。

3、暗配管敷设工艺流程:

暗管敷设 →预制加工、冷烧管、切管 → 测定盒箱位置 →稳住盒箱 →管路连接、管箍丝扣连接、焊接套管连接、管进盒箱 → 暗管敷设方式:随墙配管、大模板现浇混凝土墙配管、现浇混凝土楼板配管 → 地线连接、跨接地线、防腐处理。

4、安装要求:

敷设与多尘和潮湿场所的电线管,管口连接处均应做密封处理,暗配管管路宜沿最近的路线敷设,减少弯曲。埋入墙或混凝土的管子离表面的净距不应小于15 mm,管口应高出设备基础面不小于50 mm并加防水弯头,在穿过建筑物时应加保护管。水平或垂直敷设明配管允许偏差值:管路在2 m以内时偏差为3 mm,全长不应超过管子内径的1/2;明敷设管子应顺直,金属钢管埋入土层内,应刷沥清包缠玻璃丝布后,再刷沥清油或采用水泥砂浆全面保护。强电井内明敷设钢管应套丝联接,暗敷设在墙体内的钢管采用套管联接。

5、质量标准:

连接紧密,管口光滑,护口齐全,排列整齐,管子弯曲处无明先折皱,油漆防腐完整,暗配管保护层大于15 mm。管子入盒、箱内露出的长度应小于5 mm,用锁紧螺母固定的管口露出螺纹为2∽4扣。

6、成品保护:

敷设管时不要踩坏钢筋,土建浇筑混凝土时,电工人员应留人看守,以免振捣时损坏配管及盒位移,如有损坏应及时修复。其它专业在施工中,注意不得碰坏电气配管,严禁私自改动电线管路及电气设备。暗配管路堵塞配管后及时扫管检查,发现堵管及时修复处理,配管后及时加管堵把管口堵严实。

五、管内穿线

1、材料要求:

绝缘导线的规格、型号必须符合设计要求并有产品合格证。

2、工艺流程:

选择导线 → 穿带线 → 扫管 → 放线及断线 → 导线与带线的绑扎 → 带护口→导线接头 → 接头包扎 → 线路检查绝缘遥测。

3、穿线:

穿线之前先把带线穿入,目的是检查管路是否通畅,管路的走向及盒箱的位置是否符合设计及施工图的要求。导线根数较少时可将导线前端的绝缘层削去,然后将导线芯直接插入带线的盘圈内并折四压实,绑扎牢固,使绑扎处形成一个平滑的锥形过渡部位。导线根数较多时或导线截面较大时,可将导线前端的绝缘层削去,然后将线芯斜错排列在带线上,用绑扎线缠绕,绑扎牢固,使绑扎接头处形成一个平滑的锥形过渡部位,便于穿线。

4、质量标准:

导线和规格、型号必须符合设计要求和国家标准的规定。照明线路的绝缘电阻值应不小于0.5 MΩ,动力线路的绝缘电阻值不应小于1 MΩ。接地(接零)线截面选用正确,连接牢固,严密包扎,绝缘良好,不伤线芯,导线在管内无接头。不同回路、不同电压和交流与直流的导线不得穿入同一管内。导线做电气连接时,必须削掉绝缘再连接,而后加焊。导线接头不能增加电阻值,不得降低绝缘强度。

六、桥架安装

1、材料要求:电缆桥架采用经过镀锌处理的定型产品,其规格、型号应符合设计要求。线槽内外应光滑平整,无棱刺,不应有扭曲翘边变形现象,并有产品合格证。

2、工艺流程:

弹线定位 → 予留孔洞、予埋吊杆吊架、金属膨胀螺栓安装、予埋铁 → 螺栓固定、焊接固定支架与吊架 → 线槽安装 → 槽内敷设电缆 → 线路检查及遥测。

3、电缆桥架安装:

安装方法为吊装,并使用吊杆固定在顶板上,固定电的间距均按规范要求一般不应大于1.5-2 m。从低压配电室内的配电柜至电气竖井的桥架和电气竖井均通长敷设一条-25×4 mm镀锌扁钢作为接地干线,与其它配电相线连接,以作为总等电位联结。

七、电缆敷设

电缆型号、电压、规格符合设计要求,电缆外观应无损伤,绝缘良好,应使用1000V摇表现场摇测,应符合规范要求,电缆全部采用5芯,接线采用TN-S系统方式接线,电缆的最小弯曲半径应符合下列要求:

钢铠护套20D、聚氯乙烯绝缘电力电缆10D,控制电缆10D。电缆敷设在桥架内整齐,接头应相互错开,不宜交叉。标志牌的装设符合下列要求:电缆终端头、电缆接头、拐弯处、夹层内及竖井的两端、人井内电缆上应装设标志牌。

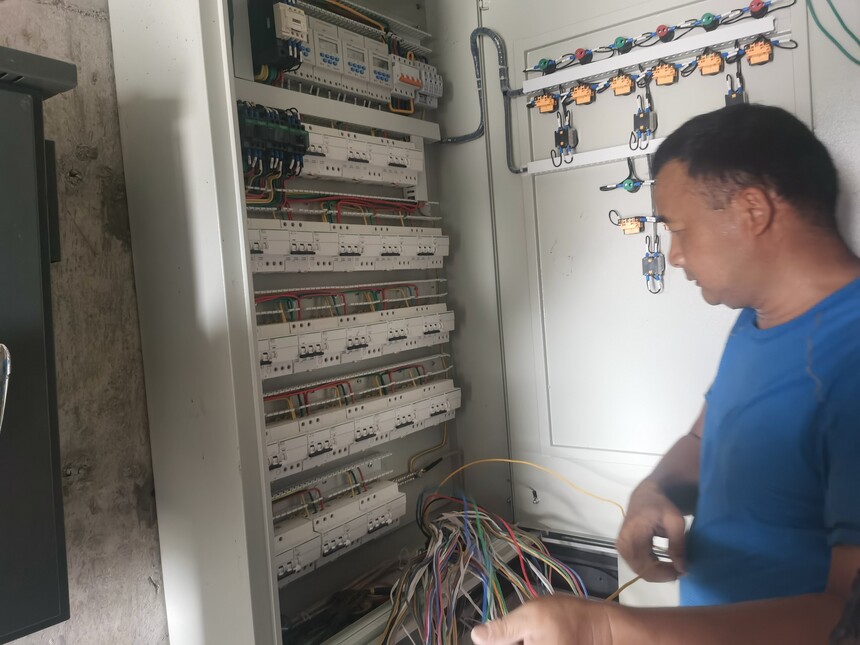

八、配电箱(柜)安装


1、材料要求:

各配电箱暗设,电气竖井的配电箱为明设,箱体应有一定得机械强度,周边平整无损伤,油漆无脱落。各种电气开关应安装牢固。配电箱门开启自由,导线排列整齐,导线压接牢固,并有两部和肇庆市供电部门生产许可合格证。

2、配电箱固定:

根据设计要求,各配电箱的位置和预留孔洞尺寸先将箱体找好标高及水平尺寸,并将箱体固定好然后用水泥沙浆填实周边并抹平整,周边间隙对称,贴脸平整不歪斜,螺丝垂直受力均匀,其垂直度允许偏差为3 mm。配电箱(柜)上的母线应涂有黄(A)绿(B)红(C)黑(N)黄绿(PE)。安装高度距地面1.4 m。层电表箱距地1.2米明装在电缆竖井内,Π接箱在配电室内落地明装,户表箱距地1.8米暗装,智能控制箱距地1.8米嵌入式安装。

九、开关、插座安装

1、材料要求:

所有开关、插座规格、型号必须符合设计要求并有产品合格证。

2、开关安装:

所有开关为合格产品,开关安装高度距地面为1.3m,操作要灵活,节点接触可靠,同一场所的开关切断位置要一致,相线经开关控制,开关距门口为150-200 mm。开关面板要端正,严密并与墙面平,开关位置与等位相对应,同一室内开关方向应一致,成排安装的开关高度应一致,高低差不应大于2 mm。

3、插座安装:

同一室内安装的插座高低差不应大于5 mm,成排安装的插座高低差不应大于2 mm,暗装的插座应有专用盒,盖板要端正严密并与墙面平。电源插座和弱点插座相距大于500 mm。插座箱距地面1.2 m安装。洗衣机专用插座(带开关)距地面1.4m,卧室内插座距地面0.3m,空调插座距地面2m,带开关(卧室内)卫生间的插座距地面1.4m,抽油烟机专用插座距地面1.8m,操作台专用插座距地面1.4m,电冰箱专用插座距地面1.4m,智能控制柜专用插座距地2.0米,厨房专用粉碎机插座距地0.5米。

十、灯具安装

1、材料要求;

所有灯具的型号、规格必须符合设计要求和国家标准的规定,灯内配线严禁外露,灯具配件齐全,无机械损伤、变形、油漆剥落、灯罩破裂、灯箱歪翘的现象,所有灯具应有产品合格证。

2、灯具安装:

灯具在安装时按规范和设计要求进行施工。
